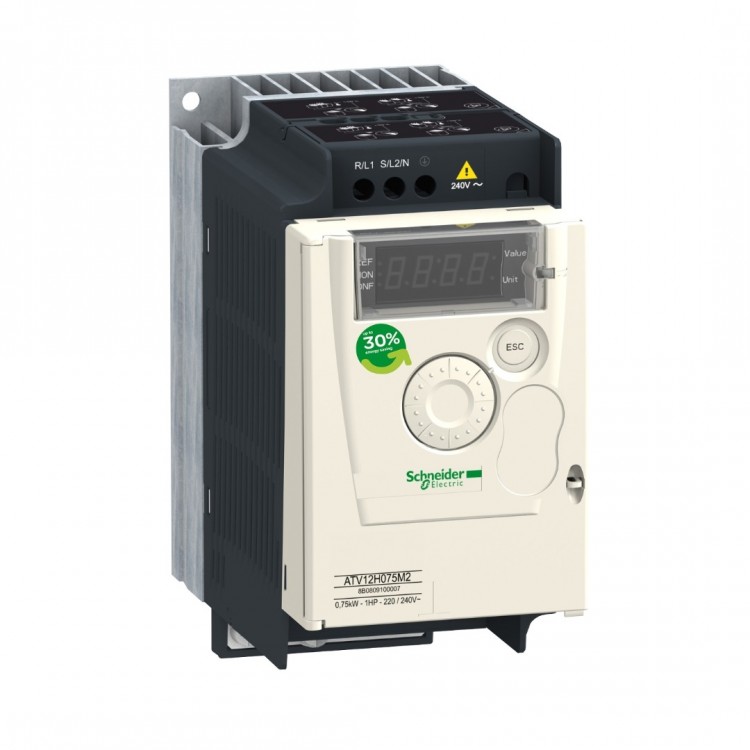

Schneider Electric - ATV12 - 0,75kW 220V - Hız Kontrol Cihazı

Schneider Electric -  ATV12 - 0,75kW 220V - Hız Kontrol Cihazı
Schneider Electric - ATV12 - 0,75kW 220V - Hız Kontrol Cihazı
6.075,61TL
KDV Hariç: 5.063,01TL
Ürün serisiAltivar 12
Ürün ya da bileşen tipiDeğişken hızlı sürücü
ürüne özel uygulamaBasit makine
Montaj TipiCabinet mount
haberleşme port protokolüModbus
besleme frekansı50/60 Hz +/- 5 %
[Us] nominal besleme gerilimi200...240 V - 15...10 %
nominal çıkış akımı4,2 A
motor gücü hp1 hp
motor gücü kW0,75 kW
motor gücü hp1 hp
EMC filtresiEntegre
IP koruma sınıfıIP20
Tamamlayıcı
Dijital giriş sayısı4
Dijital çıkış sayısı2
analog giriş sayısı1
analog çıkış sayısı1
röle çıkış sayısı1
fiziksel arayüz2 telli RS 485
konnektör tipi1 RJ45
sürekli çıkış akımı4,2 A -de 4 kHz
erişim yöntemiSunucu Modbus seri
hız kontrol cihazı çıkış frekansı0,5…400 Hz
hız aralığı1…20
örnekleme süresi20 ms, tolerans +/- 1 ms için lojik giriş
10 ms için analog giriş
doğrusallık hatasıMaksimum değerin +/- % 0,3'ü için analog giriş
frekans çözünürlüğüAnalog giriş: dönüştürücü A/D, 10 bit
Ekran birimi: 0,1 Hz
zaman sabiti20 ms +/- 1 ms referans değişikliği için
iletim hızı9,6 kbit/sn
19,2 kbit/sn
38.4 kbit/s
iletim çerçevesiRTU
adreslerin sayısı1…247
veri biçimi8 bit, yapılandırılabilir tek, çift veya paritesiz
haberleşme hizmetiBekleme kayıtlarını oku (03) 29 word
Tek kayıtları yaz (06) 29 word
Çoklu kayıtları yaz (16) 27 word
Çoklu kayıtları oku/yaz (23) 4/4 word
Cihaz tanımlamasını oku (43)
polarizasyon tipiEmpedans yok
4 quadrant operation possibleFalse
asenkron motor kontrol profiliKaresel gerilim/frekans oranı
Gerilim/frekans oranı (V/f)
Sensörsüz akı vektör kontrolü
Maximum output frequency4 kHz
geçici aşırı moment150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku
hızlanma ve yavaşlama rampaları0 - 999,9 sn arası doğrusal
U
S
motor kayma kompanzasyonuFabrikada mevcut
Ayarlanabilir
anahtarlama frekansı2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile
nominal anahtarlama frekansı4 kHz
durana kadar frenlemeDC enjeksiyon ile
Brake chopper integratedFalse
hat akımı10,2 A -de 100 V (Ağır şart)
8,5 A -de 120 V (Ağır şart)
Maksimum Giriş Akımı8,5 A
Maximum output voltage240 V
görünen güç2,0 kVA -de 240 V (Ağır şart)
maksimum geçici akım6,3 A süresince 60 s (Ağır şart)
6,9 A süresince 2 s (Ağır şart)
Şebeke frekansı50...60 Hz
Relative symmetric network frequency tolerance5 %
muhtemel hat Isc1 kA
Base load current at high overload4,2 A
W cinsinden güç dağılımıDoğal: 44,0 W
With safety function Safely Limited Speed (SLS)False
With safety function Safe brake management (SBC/SBT)False
With safety function Safe Operating Stop (SOS)False
With safety function Safe Position (SP)False
With safety function Safe programmable logicFalse
With safety function Safe Speed Monitor (SSM)False
With safety function Safe Stop 1 (SS1)False
With sft fct Safe Stop 2 (SS2)False
With safety function Safe torque off (STO)False
With safety function Safely Limited Position (SLP)False
With safety function Safe Direction (SDI)False
koruma tipiHat besleme aşırı gerilimi
Hat besleme düşük gerilimi
Çıkış fazları ve toprak arasındaki aşırı akım
Aşırı ısınmaya karşı koruma
Motor fazları arasındaki kısa devre
Trifazede giriş faz kaybına karşı
I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması
sıkma torku0,8 N.m
yalıtımGüç ve kontrol arasındaki elektrik
Set başına Miktar1'li set
genişlik72 mm
Yükseklik143 mm
Derinlik131,2 mm
ürün ağırlığı0,8 kg
Ortam
çalışma yüksekliği> 1000...2000 m 100 m başına % 1 akım düşüşüyle
<= 1000 m olmadan
Çalışma konumuDikey +/- 10 derece
Ürün sertifikalarıNOM
CSA
C-Tick
UL
GOST
RCM
KC
İşaretlemeCE
StandartlarUL 508C
UL 618000-5-1
EN/IEC 61800-5-1
EN/IEC 61800-3
montaj stiliSoğutma bloklu
elektromanyetik uyumlulukElektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4
Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2
Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3
Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5
Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11
Environmental class (during operation)Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)150 m/s² at 11 ms
Maximum acceleration under vibrational stress (during operation)10 m/s² at 13...200 Hz
Maximum deflection under vibratory load (during operation)1.5 mm at 2...13 Hz
aşırı gerilim kategorisiClass III
düzenleme döngüsüAyarlanabilir PID regülatör
elektromanyetik emisyonYayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu
Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m
Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...12 kHz ekranlı motor kablosu <5 m
Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4 ve 16 kHz ekranlı motor kablosu <10 m
Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m
Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m
Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m
titreşim direnci1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6
1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6
darbe dayanımı15 gn için 11 ms 'e uygunEN/IEC 60068-2-27
bağıl nem5…95 % yoğuşmasız 'e uygunIEC 60068-2-3
5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3
gürültü seviyesi0 dB
kirletme derecesi2
Ambient air transport temperature-25…70 °C
çalışma için ortam hava sıcaklığı-10…40 °C olmadan
40…60 °C °C başına % 2,2 akım düşüşüyle
Depolama ortam koşulları-25…70 °C
